À quoi sert une baie de brassage ?
Une baie de brassage sert à centraliser, organiser et structurer l’ensemble des câbles et équipements d’un réseau informatique. Elle regroupe en un seul point tous les câbles RJ45 provenant des différentes pièces d’un bâtiment.
On y retrouve généralement les connexions liées à la box internet, aux ordinateurs, à la téléphonie et, dans de nombreux cas, aux équipements de vidéosurveillance IP. La baie de brassage devient ainsi le cœur du réseau.
Centraliser et organiser tous les câbles réseau
Chaque prise RJ45 murale correspond à un câble qui revient directement dans la baie de brassage. Ces câbles sont raccordés sur un bandeau de brassage, permettant une organisation claire et lisible de l’installation.
Numérotation des prises et organisation par zone
Dans une installation professionnelle, chaque prise RJ45 est numérotée et associée à une pièce ou à un usage précis. Par exemple, une prise peut être dédiée à un poste informatique, une autre à une caméra IP installée en hauteur.
Cette méthode permet de savoir immédiatement à quel équipement correspond chaque câble, ce qui facilite la maintenance, les évolutions et les interventions futures.

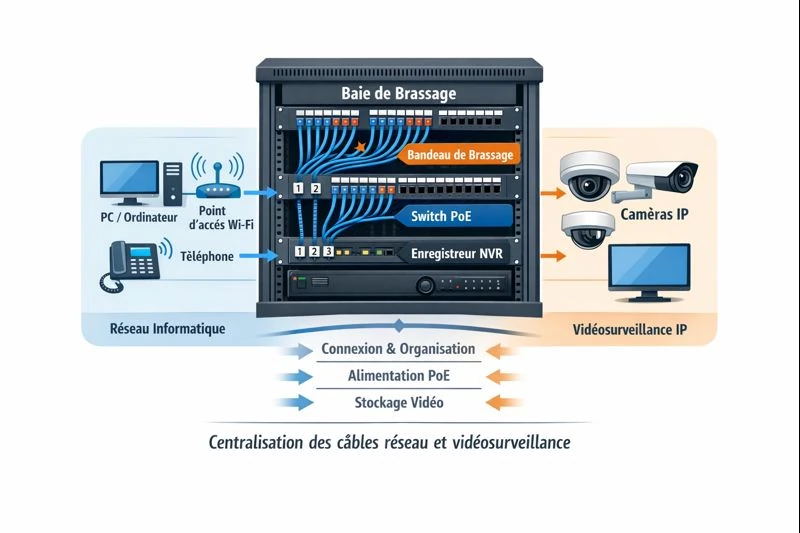

Ce schéma illustre le principe de fonctionnement d’une baie de brassage : tous les câbles RJ45 convergent vers un point central, où ils sont organisés, identifiés et raccordés aux équipements réseau.
Cette structure garantit une installation propre, évolutive et facilement compréhensible, aussi bien pour le réseau informatique que pour la vidéosurveillance IP.
Baie de brassage et vidéosurveillance IP
Dans une installation de vidéosurveillance IP, la baie de brassage permet de centraliser les câbles des caméras, le switch PoE et l’enregistreur NVR.
Les caméras IP étant alimentées et connectées via le réseau Ethernet, la baie devient le point névralgique du système de sécurité.
Intégration du switch PoE et des équipements réseau
Le switch PoE permet d’alimenter directement les caméras IP ou les points d’accès Wi-Fi via les câbles RJ45, sans alimentation séparée.
La baie de brassage offre un emplacement sécurisé pour ces équipements sensibles, limitant les risques de débranchement ou de manipulation involontaire.
Protéger et sécuriser les équipements
Au-delà de l’organisation, la baie de brassage permet de protéger les équipements contre la poussière, les chocs et les accès non autorisés.
La box internet, le switch, le NVR ou encore les alimentations sont regroupés dans un espace fermé, souvent équipé d’une porte verrouillable.
Onduleur et continuité de service
Dans certaines installations, il est possible d’intégrer un onduleur afin de protéger le réseau et la vidéosurveillance contre les coupures de courant.
Cette solution garantit une continuité de service et évite les arrêts brutaux des équipements.
Quelle taille de baie de brassage choisir ?
Le choix de la taille est un élément essentiel. Il dépend du nombre d’équipements, du volume de câbles et des évolutions futures.
Petites installations : baie de brassage 4U
Pour un logement ou un petit commerce, une baie de brassage 4U peut suffire pour accueillir un bandeau RJ45, un petit switch et la box internet.
Installations intermédiaires : baie de brassage 12U
Dans le cas d’une entreprise ou d’une installation de vidéosurveillance complète, une baie de brassage 12U offre un excellent compromis entre capacité et encombrement.
Installations professionnelles lourdes : baie de brassage 42U
Pour les sites industriels, les bâtiments tertiaires ou les salles serveurs, une baie de brassage 42U permet d’accueillir un grand nombre d’équipements et d’anticiper les évolutions futures.
Mini FAQ – Baie de brassage
Une baie de brassage est-elle obligatoire ?
Elle n’est pas obligatoire, mais fortement recommandée dès que plusieurs prises RJ45, caméras IP ou équipements réseau doivent être centralisés.
Peut-on installer une baie de brassage chez un particulier ?
Oui, notamment dans les maisons récentes ou connectées, pour organiser le réseau, le Wi-Fi et la vidéosurveillance.
Baie murale ou baie au sol ?
La baie murale convient aux installations compactes, tandis que la baie au sol est préférable pour les réseaux volumineux et évolutifs.
Faut-il prévoir une baie plus grande que le besoin actuel ?
Oui, car les câbles et équipements augmentent avec le temps. Une baie légèrement surdimensionnée évite une saturation rapide.
Notre conseil de professionnel
La baie de brassage est un élément central de toute installation réseau ou vidéosurveillance. Bien choisie, elle garantit une installation propre, sécurisée et évolutive.
Anticiper la taille et l’usage réel permet d’obtenir un réseau fiable, facile à maintenir et parfaitement organisé.
