Comment installer un extendeur RJ45 4K sur votre réseau de vidéosurveillance

Pour allier performance et flexibilité dans vos installations vidéo, l’extendeur RJ45 4K (réf. EXT-4K-RJ45-120M-LYA) vous permet d’envoyer simultanément le signal HDMI et la commande souris/clavier sur une distance allant jusqu’à 120 m, grâce à un unique câble réseau. Suivez ce guide pas-à-pas pour réussir votre installation sur un système de vidéosurveillance professionnel.

Voir le produit

Matériel nécessaire

• Extendeur RJ45 4K (boîtier émetteur + boîtier récepteur)
• Enregistreur vidéo (NVR ou DVR) avec sortie HDMI et port USB
• Moniteurs : un écran côté enregistreur + un écran distant
• Câbles HDMI de bonne qualité (×2), compatibles 4K si besoin
• Câble USB (type A → C ou A → A selon votre enregistreur)
• Câble réseau Cat6A (ou Cat6) avec embouts RJ45, longueur adaptée (max. 120 m)
• Alimentations 5 V DC fournies avec l’extendeur (émetteur + récepteur)
• Outils de fixation : vis, chevilles, colliers, goulottes, colle double-face, etc.

Étapes d’installation

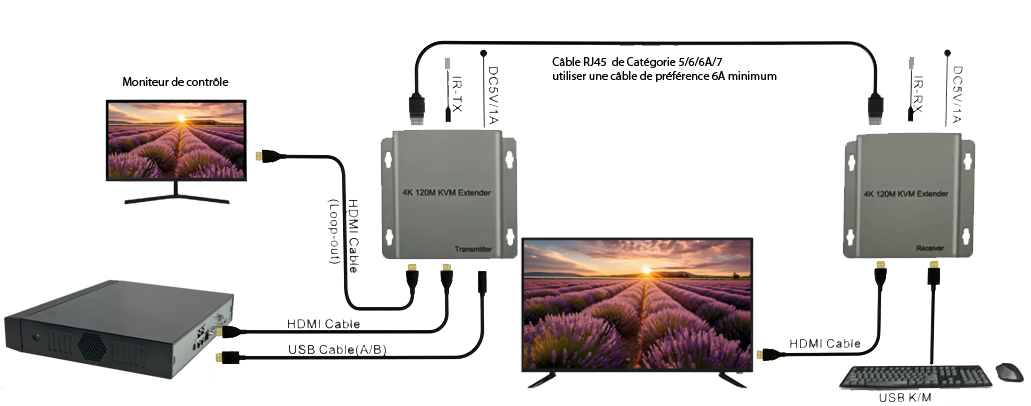

1. Connexion de l’émetteur côté enregistreur

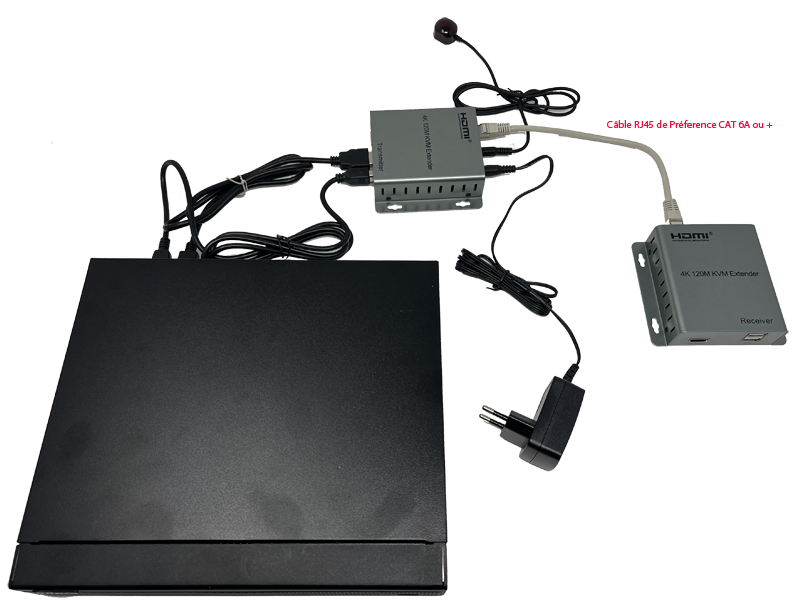

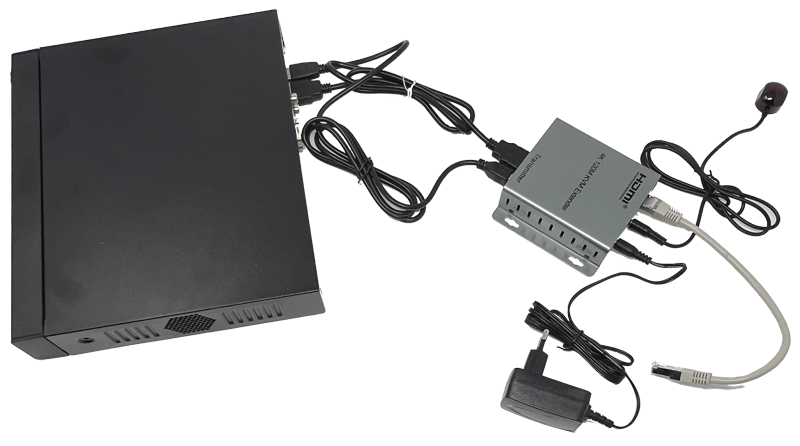

La première étape consiste à connecter correctement le boîtier émetteur à votre enregistreur de vidéosurveillance. C’est lui qui récupère le signal HDMI + USB pour l’envoyer sur le câble RJ45.

1. Placez le boîtier émetteur à proximité immédiate de votre enregistreur vidéo (NVR/DVR).
2. Branchez la sortie HDMI de l’enregistreur sur l’entrée HDMI IN de l’émetteur.
3. Si vous souhaitez garder un écran local, reliez la sortie HDMI OUT de l’émetteur à votre moniteur de contrôle.
4. Connectez le port USB-PC-IN de l’émetteur au port USB de l’enregistreur pour transmettre les commandes souris/clavier.

2. Raccordement du câble RJ45 entre émetteur et récepteur

Le câble RJ45 est le lien principal entre vos deux boîtiers. Sa qualité et sa longueur conditionnent directement la stabilité du signal 4K.

1. Insérez votre câble RJ45 Cat6 ou Cat6A dans le port RJ45 OUT du boîtier émetteur.
2. Tirez le câble jusqu’à la zone où sera installé l’écran distant (local de contrôle, bureau, maison, etc.).
3. Respectez la longueur maximale de 120 m et évitez les enroulements inutiles ou les écrasements.
4. Pour une installation de 20–30 m, un câble pré-monté peut suffire. Au-delà, privilégiez un câble Cat6A de qualité.

3. Configuration du récepteur côté écran distant

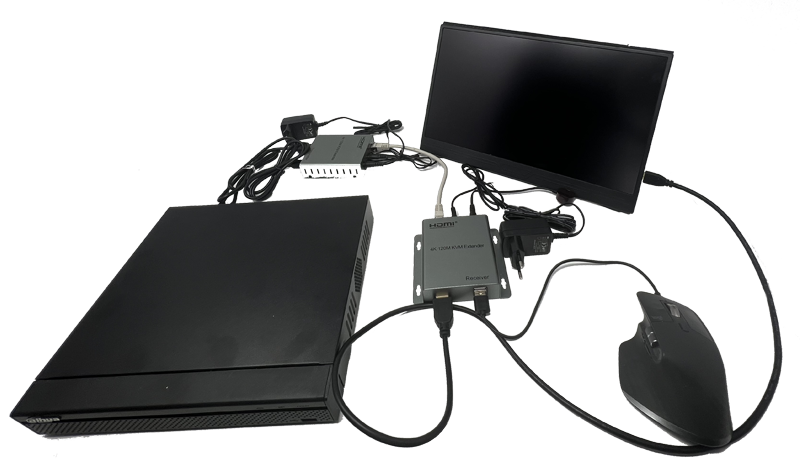

Côté écran distant, le boîtier récepteur récupère le signal HDMI + USB envoyé par l’émetteur et le redistribue vers le moniteur et les périphériques de contrôle.

1. Branchez le câble réseau dans le port RJ45 IN du boîtier récepteur.
2. Reliez la sortie HDMI OUT du récepteur à l’écran distant (TV ou moniteur PC).
3. Connectez vos périphériques USB (souris, clavier) sur les ports KVM du récepteur.

4. Fixation et alimentation des boîtiers

Une fois l’ensemble câblé, il est important de fixer proprement les boîtiers et de soigner l’alimentation.

1. Fixez les boîtiers au mur, en baie informatique ou sur un support stable (bureau, étagère).
2. Branchez les alimentations 5 V DC sur l’émetteur et sur le récepteur.
3. Utilisez des goulottes ou colliers pour organiser les câbles et favoriser une bonne ventilation.

5. Réglage de la résolution vidéo

La dernière étape consiste à adapter la résolution de sortie de l’enregistreur à votre moniteur et à l’extendeur.

1. Accédez au menu Paramètres d’affichage de votre enregistreur.
2. Sélectionnez la résolution 4K si votre écran et votre extendeur sont compatibles.
3. Si l’image ne s’affiche pas, revenez à une résolution 1080p compatible avec votre moniteur.
4. En cas de doute, vérifiez les spécifications de l’écran, des câbles HDMI et du câble RJ45.

Astuces & bonnes pratiques

• Pré-testez chaque liaison (HDMI, USB, RJ45) avant de fixer définitivement les boîtiers.
• Privilégiez les câbles Cat6A pour les longueurs supérieures à 40 m ou en environnement perturbé.
• Évitez le passage parallèle des câbles réseau avec les câbles électriques pour limiter les parasites.
• Regroupez proprement les câbles dans des goulottes pour une installation professionnelle.

Conclusion & appel à l’action

L’installation d’un extendeur RJ45 4K est une solution idéale pour déporter un poste de contrôle (écran + souris/clavier) tout en conservant une image fluide et de haute qualité. En respectant les bonnes pratiques de câblage et de configuration, vous obtenez une installation fiable pour vos projets de vidéosurveillance.
