🔍 Identifier la technologie avant d’installer un visiophone
Avant toute installation, il est essentiel de déterminer la technologie utilisée dans le logement. Deux cas se présentent : une nouvelle installation ou une rénovation d’un ancien système.

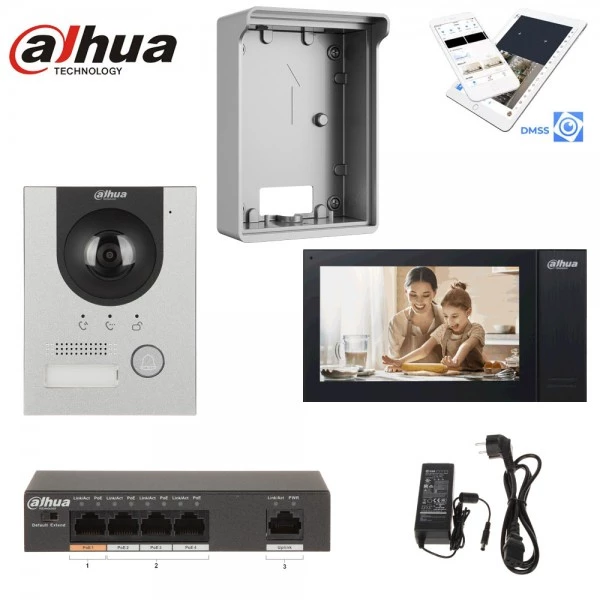

🏗️ Nouvelle installation : privilégier la technologie IP

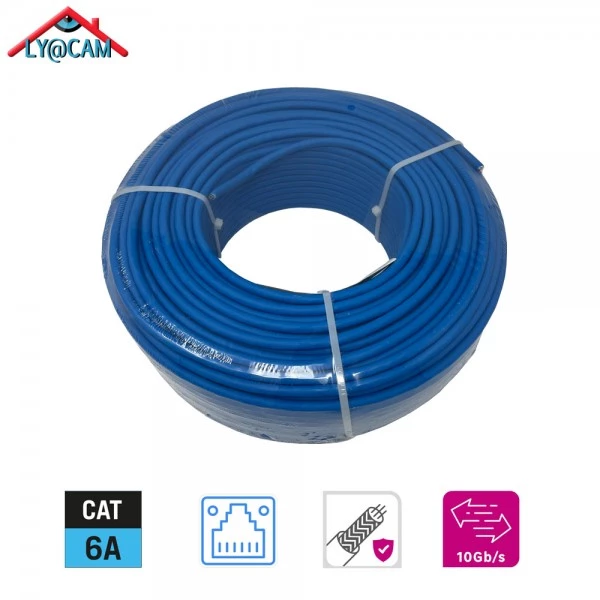

Pour les maisons neuves ou les chantiers de rénovation complète, il est conseillé d’opter pour un visiophone IP. Ce type de système utilise un câblage RJ45 de catégorie 6A, identique à celui des réseaux informatiques domestiques.
La mise en place est simple : il suffit de faire passer un câble RJ45 depuis la platine de rue jusqu’à l’intérieur de la maison, généralement dans le garage ou à proximité du tableau électrique.
💡 Astuce d’installation

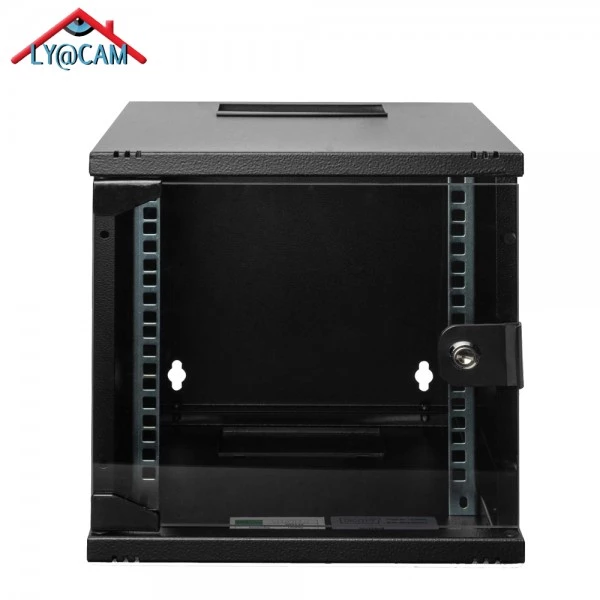

Lors de l’installation du visiophone, prévoyez un petit panneau de brassage à côté du tableau électrique. Cela vous permettra de centraliser tous les câbles réseaux : visiophone, caméras IP et autres équipements connectés de la maison.

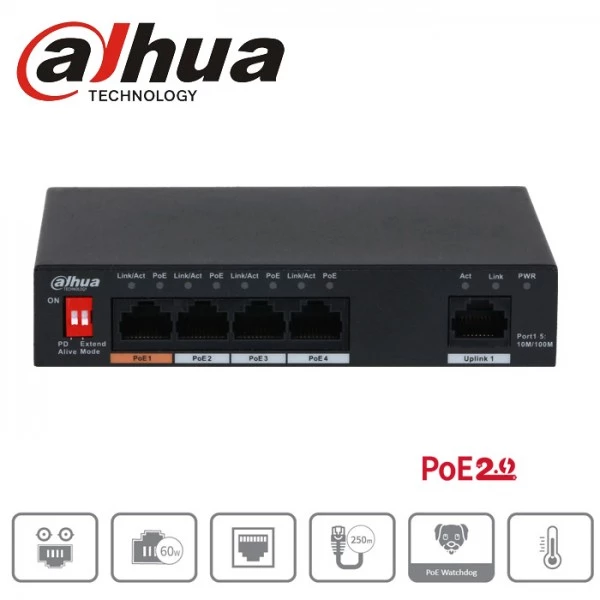

⚙️ Connexion via un switch PoE
Une fois les câbles en place, branchez-les sur un switch PoE : ce dernier alimente vos appareils en électricité (12 V) et les relie à Internet via un seul câble. Il suffit ensuite de connecter le switch à la box Internet pour bénéficier d’un système rapide, stable et sans interférences Wi-Fi.
🏠 Rénovation : utiliser la technologie 2 fils Dahua
Si votre habitation est déjà équipée d’un ancien visiophone, inutile de refaire tout le câblage. Il suffit de réutiliser les fils existants grâce à la technologie 2 fils Dahua.

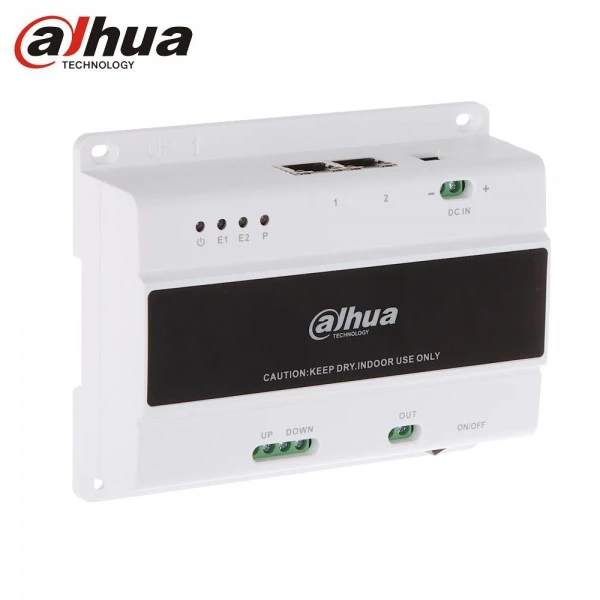

Pour cela, Dahua propose un switch 2 fils, le VTNS2003B-2, qui permet d’alimenter et de connecter à Internet un visiophone Dahua 2 fils avec caméra intégrée sans remplacer votre installation.
Ce type de configuration est idéal dans les immeubles anciens ou les maisons rénovées, car il conserve la fiabilité du câblage existant tout en profitant des fonctionnalités modernes connectées (image couleur, application DMSS, ouverture à distance, etc.).

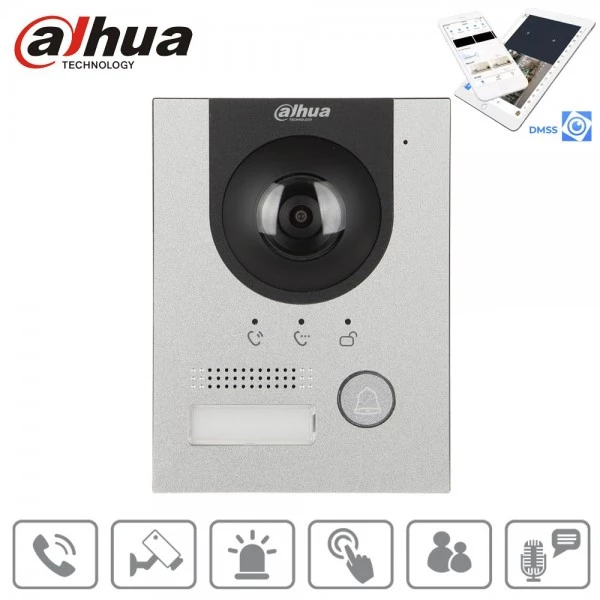

🔌 Connexion de la platine de rue et de la gâche électrique
Quelle que soit la technologie utilisée (IP ou 2 fils), la platine de rue doit être reliée à une gâche électrique ou à une ventouse électromagnétique pour permettre l’ouverture de la porte.
⚡ Deux types de gâches : classique ou ventouse

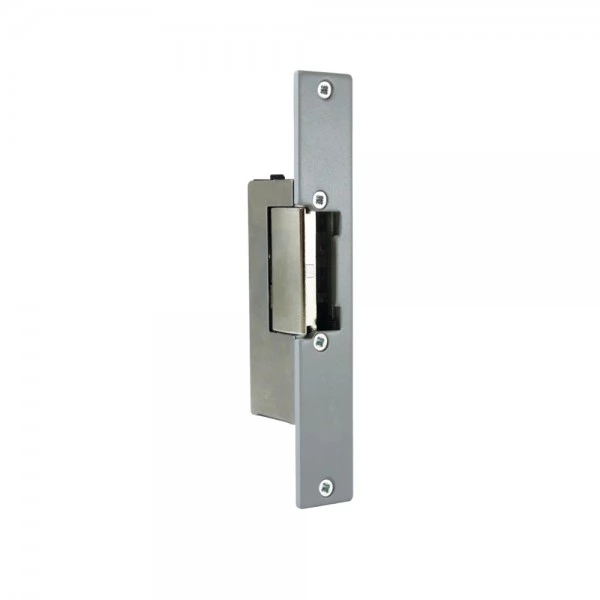

La gâche électrique classique fonctionne par impulsion : elle reçoit une tension de 12 V uniquement lorsque vous appuyez sur le bouton de la tablette. Elle s’ouvre alors pendant quelques secondes avant de se refermer automatiquement.
La gâche à ventouse, quant à elle, fonctionne de manière continue : elle reste fermée tant qu’elle reçoit une tension de 48 V. En cas de coupure d’électricité, la ventouse se libère, ce qui rend la porte accessible. Ce type de gâche est souvent utilisé dans les immeubles ou les bureaux.
Le visiophone Dahua simplifie cette étape : il permet de récupérer le 12 V directement sur la platine de rue pour alimenter la gâche électrique, sans transformateur supplémentaire.
💬 Vérifier l’alimentation existante
Dans les anciennes installations 2 fils, la gâche électrique est souvent déjà alimentée depuis le tableau électrique. Si elle ne fonctionne pas, vérifiez simplement la présence d’un transformateur ou d’une alimentation dédiée à proximité.
🚪 Ajouter un bouton de sortie intérieur
Dans certaines configurations, vous pouvez installer un bouton de sortie relié à la platine de rue. Ce bouton permet d’ouvrir la porte depuis l’intérieur sans toucher à la poignée : il suffit d’appuyer pour déclencher l’ouverture de la gâche.
🔗 Connecter le moteur du portail au visiophone
Un autre avantage du visiophone connecté Dahua est sa compatibilité avec les moteurs de portail électriques. La plupart des motorisations disposent d’un bornier permettant de relier le visiophone au moteur. Ainsi, vous pouvez ouvrir votre portail directement depuis la tablette ou depuis l’application mobile DMSS.
Cette option offre un confort d’utilisation optimal : depuis votre smartphone, vous pouvez voir qui sonne, communiquer avec la personne et ouvrir le portail à distance, le tout via une connexion sécurisée.
📘 À lire aussi
Découvrez notre article complet : Comment installer un visiophone pas à pas pour apprendre à bien câbler et paramétrer votre système.
